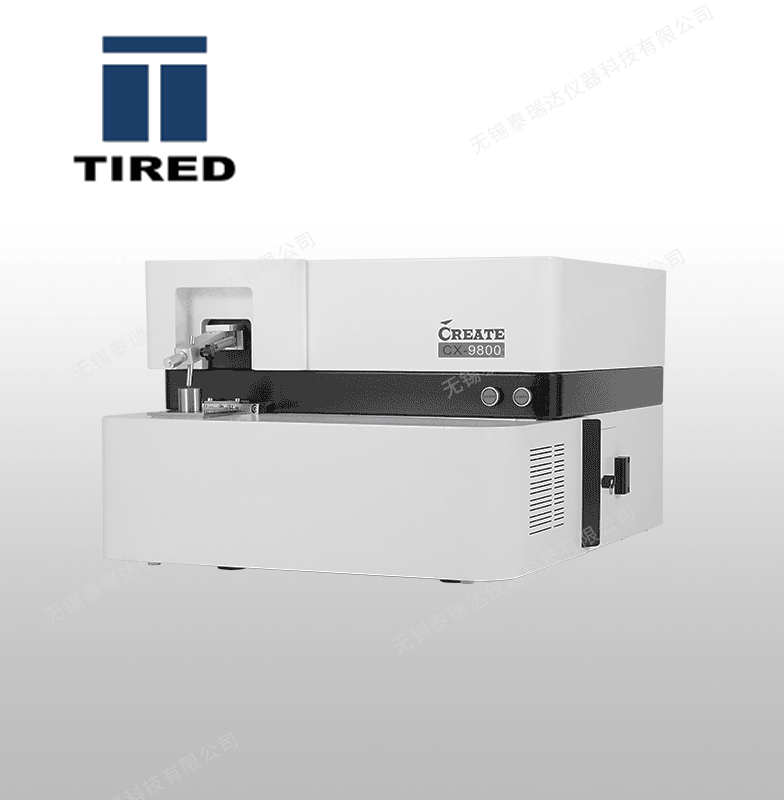

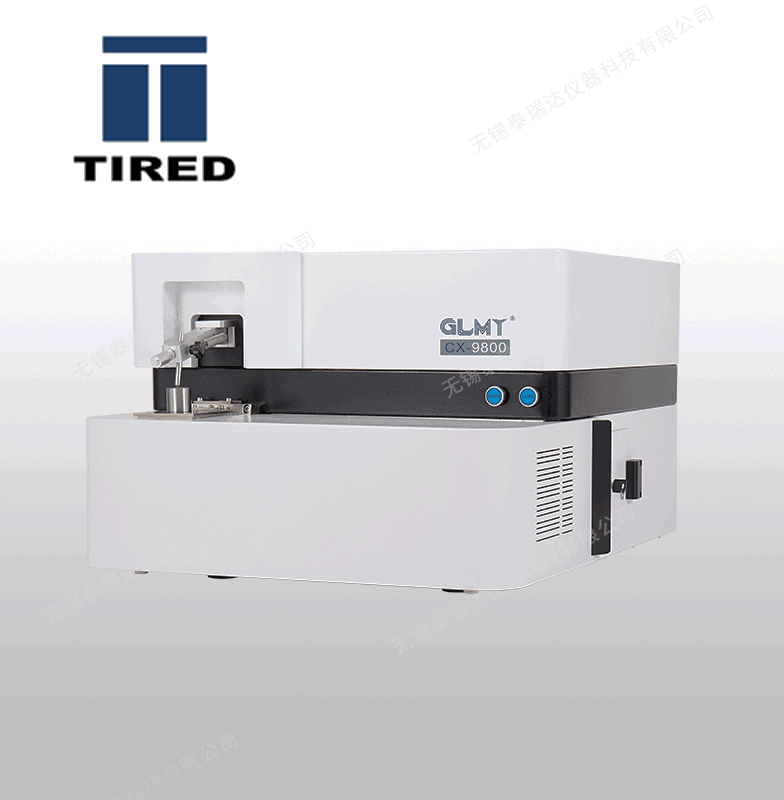

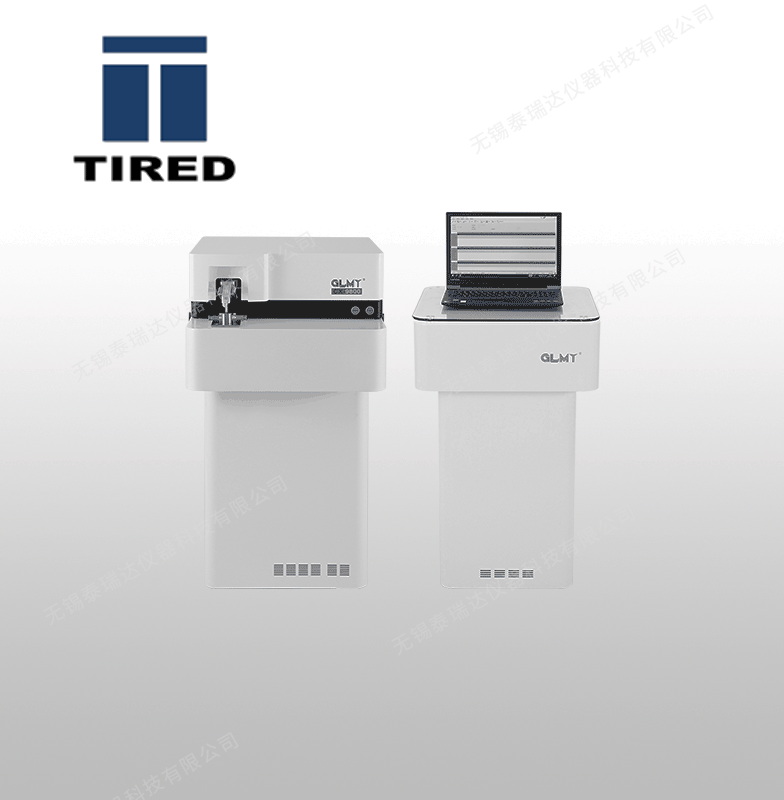

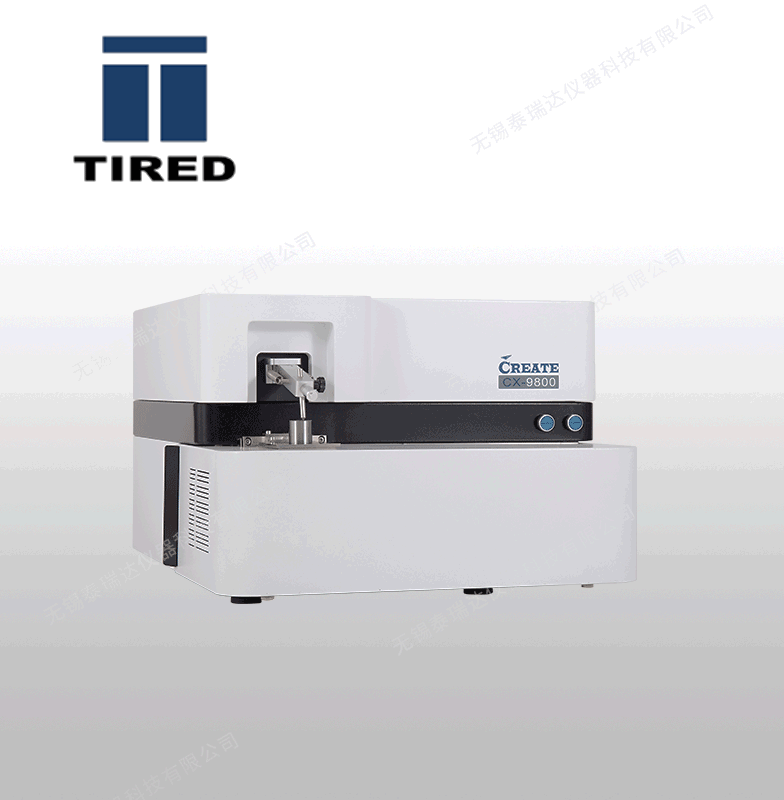

CX-9800全谱直读光谱仪
点击数：880次
一、 CX-9800直读光谱仪凭借其性能及可靠设计，以及创新光学系统和扩展的波长范围，可确保对重要元素的精确鉴定和痕量分析，仪器拥有好的检出限及优异的长期稳定性；分析结果准确，重现性好。创想仪器运用CCD检测器与数字读出技术相结合，使仪器整体设计优于传统的光电倍增管技术，已逐渐成为金属制造业，加工业及铸造业的理想工具。
创想仪器CX-9800直读光谱仪的检测波长范围达到160-800nm，无论从检测下限到检测上限都在CCD光谱领域处于很好的。通过低的波长分析范围，CX-9800能够将C的检出限进一步降低至10ppm
二、 CX-9800直读光谱仪采用了新的光学系统设计，其中结合了带优化像素分辨率（12pm）的新CCD固态检测器技术，新的光栅分光技术，代表了数码时代的直读光谱技术。
真空分光系统由于采用多块线阵CCD作为检测器，具有高达26000条像素，实现分析波段内的全谱接收。各个元素分别采用1-7条谱线分析，综合输出，动态范围大，结果准确。放置的CCD探测器满足分析波段内的所有谱线接收无一遗漏，实现同一元素多条谱线同时测定，自动选择输出。
针对等离子态光谱信号的观测特点，为了获取好的观测角度以获得好的分析数据，创想仪器将光室进行了特定角度的倾斜放置。CX-9800通过在直接光路入射
窗口上应用MgF2材料，使仪器能够自如的进行低紫外波段（VUV）光谱信号的分析。
三、 CX-9800光谱仪采用了新的真空光室系统设计，与传统的氩气吹扫系统相比，其优势是有的。首先在仪器非工作状态下不需要实时的对光室进行氩气吹扫，大大降低了氩气的使用量，节约了客户的使用成本。其次创想仪器的真空光学系统保证了仪器在冷启动（关机重启）状态下30分钟即可达到稳定工作状态，而传统的氩气吹扫系统需要1-2小时才能达到稳定的工作状态。
CX-9800由于需要探测低紫外波段光谱信号，因此一个设计优异并且性能稳定的真空系统是十分重要的。CX-9800上加载的真空系统通过新一代的真空泵进行工作，同时配有安全电磁阀，大限度地保证真空系统的安全性。
CX-9800的真空系统可根据客户指定加载真空度。通过工作软件数字显示出来，实时了解真空光室的工作状态。
四、 CX-9800光谱仪在每次激发时，光学系统自动进行谱线扫描，确保接收的正确性，免除繁琐的波峰扫描工作。
全谱技术自动描迹调整光路，激发样品时，仪器自动识别每块CCD上的特定谱线，与原存储线进行对比，确定漂移位置，找出分析线当前的像素位置进行测定。消除因温度/气压/震动等变化而产生的光谱漂移；而传统使用光电倍增管技术的光谱必须进行手动进精细调节，技术要求高。全谱技术自动快速寻址，避免了费事费力的手动操作，也避免了人为误差
五、 CX-9800光谱仪采用全谱直读（TSA）技术，仪器可以方便增加谱线，增加基体，在不添加硬件设施的情况下，即可实现多基体分析。
客户可以在使用过程中根据实际需要在仪器上增加分析的基体及元素种类，这些工作可以在用户现场方便完成。相比同类采用PMT技术的光谱仪，则需要大范围改动硬件。同时由于初始仪器的配置限制，可能无法添加客户要求的基体或元素。
六、 CX-9800光谱仪的火花台进行了全新的设计，除保留了传统火花台的优势外，针对新的应用需求作了相应的优化。
火花台采取了密封式设计，整个火花台的结构坚固，在仪器持续使用高温火花激发的情况下保持火花台结构的稳定。
CX-9800光谱仪的火花台通过结构设计上的变化改进了氩气流的喷射方向，大大减少了火花激发残留物在火花台上的残留，同时使火花台的清洁和维护也变得简单。
CX-9800光谱仪保留了开放式样品台的设计，使样品的放置 及分析更加简便，样品处理也比传统光谱简单。除电极间隙外，无特别调整要求
七、 CX-9800光谱仪采用了喷射电极技术（JET STREAM）。在激发状态下，电极周围会形成氩气喷射气流。这种技术会带来测试优势。
激发点周围的氩气流保证了激发过程不受外界干扰
节省了氩气的使用，降低了客户的使用成本
样品台无须密封，线材等小样品也可以方便的借助适配器进行分析
抽拉式前罩，使激发台的清理维护方便。
八、 CX-9800光谱仪的入射光路设计十分简洁。通过将入射光路与真空系统直接连接，两到透镜使入射窗口保真空和灰尘防护独立分开，维护清洗变得方便，客户可以在日常工作中自行进行操作；
相比同类产品，入射窗口通常与光学系统设计结构复杂，使得入射窗口的清理需要专业人员进行操作，操作不当还可能引起真空系统受损。
九、 CX-9800光谱仪的电路系统进行了新的设计。在火花源及读出系统上都运用了新的技术。
CX-9800光谱仪采用了同步实时数字读出技术，与传统的顺序读出技术相比，分析时间数据的稳定性都会大大提高。
CX-9800光谱仪采用了全数字等离子火花光源技术。所有的激发参数可通过用户界面由用户根据实际需求自定义进行设置。
CX-9800光谱仪将电路系统与光学系统进行了完全的分离，将电路系统统一置于仪器光室的外部分，这样的设计使仪器的散热功能大大提升，同时使仪器的后续维护也十分便捷。
十、 CX-9800光谱仪的操作软件十分简单易学，全中文菜单。没有任何光谱仪器知识背景的操作人员只需简单培训，就可进行仪器的使用。同时仪器的设计处处体现了以人为本的设计理念，使仪器的使用和维护处处体现人性化的关怀。
CX-9800光谱分析仪的技术参数
CX-9800光谱仪可应用于固体金属样品的元素定量分析及牌号鉴定。光学系统采用CCD检测器，光谱范围覆盖全部典型材料。仪器装备有氩气冲洗火花台，开放式设计火花台适合不同形状和尺寸的样品分析。
CX-9800光谱仪技术参数
光谱仪光学系统
帕邢-龙格结构，罗兰圆光学系统
罗兰圆直径：350mm
有效波长范围：160 – 800 nm
探测器：多块高性能线阵CCD
光室温度：自动控制恒温：34℃±0.5℃
像素分辨率：10pm
光栅刻线：3600 l/mm
一级光谱线色散率：1.2 nm/mm
外部入射窗口，方便清洗及更换
卓越的漂移校正功能-得益于自动寻峰功能（精确度达到0.1像素）
卓越的紫外波段灵敏度，得益于新改良的真空技术
尺寸:
高：450mm,长：750 mm,宽：800 mm, 重量：85 kg（不含真空泵）
电源要求：
AC220 V /50 Hz
最大功率1500 W (主机800W，真空泵600W，电脑100W)
平均功率1200 W（主机500W，真空泵600W，电脑100W）
待机功率70 W
16 A慢熔保险丝
氩气要求：
纯氩气, 99.999%; 氩气减压阀（专配减压阀）;
气压4-5bar,
铜管传输
